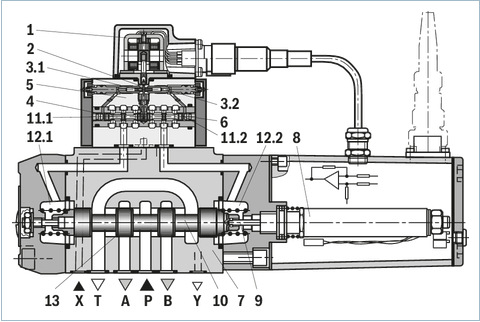

4WRDE型閥是三級方向控制閥。它們控制流的數量和方向，主要用于不同任務的控制回路中。它們由以下程序集組成：

• 兩級先導控制閥，由控制馬達（1）和液壓放大器（5）組成，設計為噴嘴擋板閥，控制滑閥插座單元（6）作為流量放大級，用于驅動第三級（7）。

• 流量控制的第三階段（7）

• 感應位置傳感器（8），其芯（9）連接到第三級的控制閥芯（10）。

控制閥芯（10）的位置由感應式位置傳感器（8）測量。閥控制回路的信號鏈接，位置測量系統的電源以及先導控制閥的控制是通過集成在閥中的控制電子設備進行的。由命令/實際值比較產生的電壓差在控制電子設備中被放大，并作為控制偏差提供給閥門的第一級。該信號使擋板（2）在兩個控制噴嘴（3.1、3.2）之間偏轉。這會在兩個控制室（11.1，11.2）之間產生壓力差?？刂崎y芯（4）移動并釋放相應的流量到控制室（12.1或12.2）中。裝有感應位置傳感器（8）的磁芯（9）的控制閥芯（10）進行位移，直到實際值與命令值相對應。在補償狀態下，控制閥芯（10）保持在指令值指定的位置?？刂崎y芯沖程與指令值成正比。為了控制流量，根據控制閥芯（10）到與流量成比例的控制邊緣（13）的位置，得出相應的控制開口。閥門動態通過電增益進行優化?？刂齐娮友b置集成在閥（振蕩器，解調器）中。控制閥芯沖程與指令值成正比。為了控制流量，根據控制閥芯（10）到與流量成比例的控制邊緣（13）的位置，產生相應的控制開口。閥門動態通過電增益進行優化?？刂齐娮友b置集成在閥（振蕩器，解調器）中?？刂崎y芯沖程與指令值成正比。為了控制流量，根據控制閥芯（10）到與流量成比例的控制邊緣（13）的位置，產生相應的控制開口。閥門動態通過電增益進行優化。控制電子裝置集成在閥（振蕩器，解調器）中。

閥門特性

• 第三階段基本上是我們比例閥模塊的設置。

• 使用V型控制閥芯時，控制閥芯和殼體的控制邊緣相互接地。

• 更換先導控制閥或控制電子設備時，應重新進行調整。所有調整只能由經過指導的專家執行。

• 先導控制閥只能由博世力士樂員工維護。例外情況是根據配件清單更換過濾器和密封。必須確保在組裝過程中正確放置密封件并擰緊旋塞 螺釘。頂頭螺釘?shù)臄Q緊扭矩為30 Nm。

注意！

零點的變化可能會導致系統損壞，并且只能由經過培訓的專業人員執行！
